Что показывает ультразвуковой контроль бетона и в каких случаях он применяется?
Ультразвуковой контроль бетона представляет собой неразрушающий метод оценки состояния и качества конструкций, при котором через бетон пропускается ультразвуковой сигнал и анализируется скорость его распространения, затухание и характер прохождения. По результатам инструментальных измерений можно определить однородность бетона, выявить участки с пониженной плотностью, пустоты, расслоения, крупные трещины, зоны недостаточного уплотнения и другие неоднородности, которые не всегда заметны при визуальном обследовании. Ультразвуковой метод применяется для стен, колонн, ригелей, плит перекрытий, фундаментов, балок, подпорных конструкций и других элементов зданий и сооружений.
Такой контроль особенно востребован при приемке монолитных работ, обследовании эксплуатируемых объектов, установлении фактического состояния конструкций после пожара, затопления, промерзания или механического воздействия. Методика проведения определяется техническим заданием, видом конструкции, доступностью поверхностей и требованиями нормативной документации. Специалист подбирает схему прозвучивания, выполняет натурные измерения, фиксирует результаты измерений и сопоставляет их с установленными критериями. Важное преимущество метода заключается в отсутствии значительного повреждения бетона: после обследования конструкция сохраняет эксплуатационные свойства.
Ультразвуковые данные могут использоваться для оценки прочности, но достоверность результата зависит от возраста бетона, влажности, температуры, состава смеси, состояния поверхности, наличия арматуры и правильности выбранной градуировочной зависимости. Поэтому неразрушающий контроль бетона часто дополняют локальными испытаниями, например проверкой склерометром, методом отрыва со скалыванием или отбором кернов. Комплексный подход позволяет получить объективную картину, подтвердить соответствие требованиям проекта и нормативов, а также подготовить обоснованный протокол результатов и техническое заключение.
Как проводится ультразвуковое обследование бетонных конструкций?
Работы начинаются с анализа технического задания, проектной документации и сведений об объекте. Перед выездом специалисты уточняют назначение конструкции, предполагаемый класс бетона, условия эксплуатации, возраст бетона, наличие ремонтных слоев и доступность поверхностей. В Владимире обследование выполняется с учетом фактического состояния здания, особенностей конструктивной схемы и требований нормативной документации. На первом этапе проводится визуальный осмотр: фиксируются трещины, раковины, сколы, следы увлажнения, коррозии арматуры, отслоения защитного слоя и зоны возможного ремонта. Затем определяются точки измерений и схема размещения датчиков.

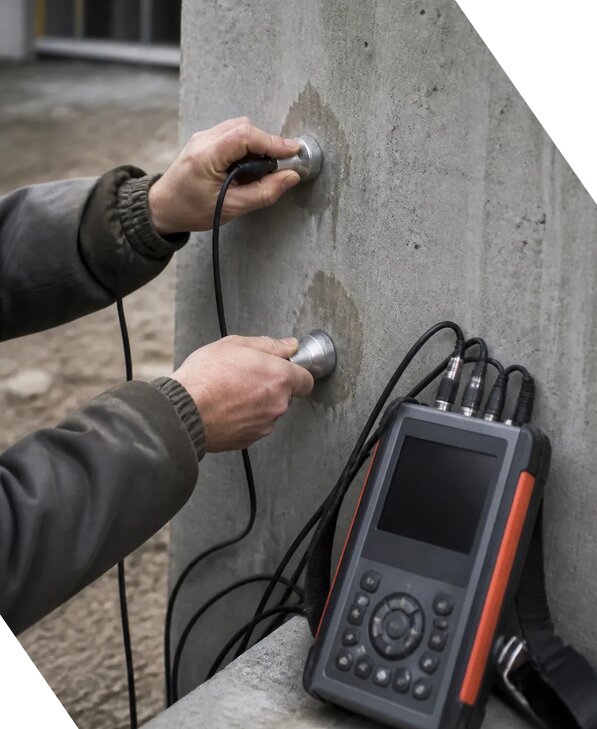

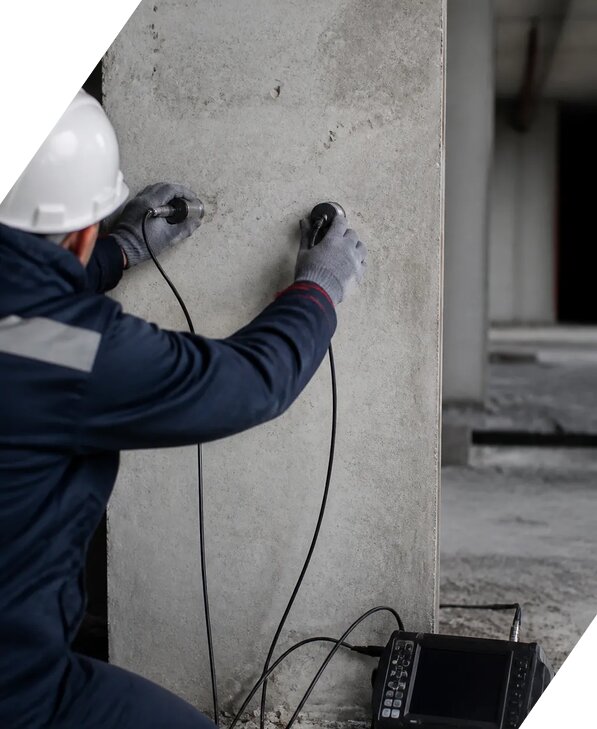

Измерительное оборудование проверяется перед началом работ, после чего контактные поверхности очищаются от загрязнений и, при необходимости, выравниваются. Между датчиком и бетоном наносится контактный состав, обеспечивающий стабильную передачу сигнала. В зависимости от задачи применяется прямое, косвенное или поверхностное прозвучивание. Прямой способ обычно обеспечивает более высокую точность, однако требует доступа к двум противоположным сторонам элемента. Косвенная схема применяется при одностороннем доступе, но требует корректной обработки результатов и учета влияния геометрии конструкции.
В процессе обследования фиксируются скорость ультразвука, время прохождения сигнала, затухание, координаты точек и визуальные особенности поверхности. Специалист исключает заведомо нетипичные показания, повторяет сомнительные замеры и оценивает погрешность измерений. При наличии арматуры учитывается ее расположение, диаметр и направление, поскольку металл может изменять траекторию распространения ультразвука. После завершения натурных измерений выполняется статистическая обработка, строится или выбирается градуировочная зависимость, оценивается прочность и однородность бетона. Итогом становятся протокол результатов и техническое заключение с описанием методики проведения, измерительного оборудования, выявленных дефектов, ограничений метода и выводом о соответствии требованиям.
Можно ли определить прочность бетона ультразвуковым методом без разрушения конструкции?
Да, ультразвуковой метод позволяет ориентировочно и в ряде задач достаточно надежно оценить прочность бетона без разрушения конструкции. При этом важно понимать, что ультразвук непосредственно измеряет не прочность как физическую характеристику, а параметры прохождения сигнала, связанные с плотностью, упругостью, целостностью и однородностью материала. Перевод скорости ультразвука в значение прочности выполняется с помощью градуировочной зависимости. Она может быть получена по результатам параллельных испытаний образцов, кернов или участков конструкции другими методами. Без корректной зависимости выдавать точные значения прочности только по скорости сигнала некорректно.
На результат влияют состав бетона, вид и количество заполнителя, водоцементное отношение, подвижность бетонной смеси при укладке, условия твердения, влажность, температура, возраст бетона и степень его фактического набора прочности. Значительное влияние оказывают трещины, пустоты, расслоения, защитный слой и расположение арматуры. Поэтому специалист анализирует не одну цифру, а совокупность показателей по серии точек. Оценивается среднее значение, разброс, локальные минимумы и участки с аномальным прохождением сигнала.
Для повышения достоверности ультразвуковой контроль может сочетаться со склерометром, который фиксирует параметры ударного импульса, а также с испытанием методом отрыва со скалыванием. Такие методы помогают скорректировать расчетную зависимость и снизить погрешность измерений. В отдельных случаях выполняется лабораторный контроль кернов с последующим сопоставлением результатов. Специалисты аккредитованной лаборатории указывают в документации не только расчетную прочность, но и условия получения данных, примененные приборы, количество точек, доверительный диапазон и ограничения интерпретации.
Таким образом, неразрушающий контроль бетона подходит для массовой оценки конструкций, поиска слабых зон и проверки однородности, однако окончательный вывод о соответствии требованиям должен основываться на утвержденной методике, нормативной документации и совокупности доказательств. При заказе услуги под ключ скидка от 16 процентов.
Какие дефекты и характеристики бетона выявляются при ультразвуковом обследовании?
Ультразвуковое обследование позволяет получить сведения не только о примерной прочности, но и о внутреннем состоянии бетонной конструкции. При прохождении сигнала через качественный материал параметры распространения обычно изменяются незначительно. Если внутри имеются пустоты, крупные трещины, зоны расслоения, непрочные участки, каверны или плохо уплотненный бетон, сигнал замедляется, затухает либо меняет характер. Сопоставление данных по сетке измерений помогает определить границы неоднородных зон и оценить их распространение. При этом метод не заменяет вскрытие во всех случаях, а его выводы должны интерпретироваться с учетом конструкции и условий эксплуатации.
В ходе обследования можно оценить следующие характеристики и признаки:
степень однородности бетона по площади и глубине доступной зоны;
наличие локальных участков с пониженной плотностью бетона;
примерные границы крупных внутренних дефектов и трещин;
качество уплотнения бетонной смеси и признаки расслоения;
изменение состояния материала после промерзания, нагрева, увлажнения или механического воздействия;
связность ремонтного состава с основанием при обследовании восстановленных участков.
Отдельно рассматривается состояние защитного слоя и вероятность того, что поверхностные повреждения связаны с внутренними дефектами. Само расположение арматуры ультразвуком определяется ограниченно, поэтому для этой задачи обычно применяют отдельный прибор или комбинируют обследование с поиском арматуры магнитным либо электромагнитным методом. Аналогично водонепроницаемость бетона и морозостойкость бетона не устанавливаются напрямую по одному ультразвуковому замеру. Однако обнаруженные дефекты, снижение плотности и неоднородность могут указывать на повышенный риск проникновения влаги и снижение долговечности.
Результаты измерений наносятся на схемы, ведомости и дефектные карты. В итоговом техническом заключении указываются зоны риска, возможные причины обнаруженных отклонений, необходимость дополнительных испытаний и рекомендации по дальнейшему контролю качества. Такой формат особенно полезен при обследовании ответственных конструкций, где требуется документально подтвердить фактическое состояние и соответствие требованиям проекта.
Как оформляются результаты ультразвукового контроля бетона и что входит в отчет?
По итогам работ оформляется комплект документов, позволяющий использовать результаты обследования для приемки, строительного контроля, проектирования ремонта, технического обследования или подготовки экспертного заключения. Содержание отчета зависит от технического задания, назначения объекта, количества конструкций и требований заказчика, но обычно включает описание объекта, исходные данные, примененную методику проведения, сведения об измерительном и испытательном оборудовании, схему точек контроля, фотографии, таблицы показаний и аналитические выводы. ЭкспертизаРоссия выполняет оформление материалов с учетом особенностей конструкции и действующей нормативной документации.
В протокол результатов заносятся идентификатор каждой точки, координаты или привязка к конструктивному элементу, тип прозвучивания, полученные значения скорости сигнала, время прохождения, признаки затухания и дополнительные замечания специалиста. Если выполнялась оценка прочности, указывается использованная градуировочная зависимость, исходные условия ее применения и допустимый диапазон интерпретации. Отдельно отмечаются зоны, где показания могли быть искажены из-за арматуры, неровностей, влажности, отделочного покрытия, высокой температуры, недостаточной площади контакта или других факторов. Это необходимо для правильной оценки погрешности измерений.
В техническом заключении формулируются выводы о прочности, однородности и общем состоянии бетона, выявляются участки с признаками дефектов, оценивается соответствие требованиям проекта и нормативов. Если ультразвуковой контроль не позволяет однозначно установить причину отклонений, указывается необходимость дополнительных мероприятий: вскрытия защитного слоя, определения расположения арматуры, отбора кернов, лабораторного контроля, испытания склерометром или методом отрыва со скалыванием. Такой подход предотвращает необоснованные выводы и помогает выбрать рациональную программу дальнейшего обследования.
Документация может быть подготовлена в бумажном или электронном виде. В ней отражаются результаты натурных измерений, условия проведения работ, дата обследования, сведения о специалистах и примененных приборах. По запросу в отчет включаются рекомендации по ремонту, повторному контролю, наблюдению за трещинами и оценке эксплуатационной пригодности. Отправьте запрос КП Геннадию Львовичу, чтобы определить объем обследования и перечень требуемых документов. Связаться со специалистом можно по телефону +7 931 105-63-33. Мы работаем Пн-Пт 09-18 Сб-Вс вых..
